Ha valaha is repülésszimulátor előtt állt, és nézte, amint egy pilóta 35 000 láb magasságban cirkálóból viharos viharba ereszkedik le, valószínűleg azon töprengett, hogyan reprodukálják az űrrepülőgép-mérnökök ezt az extrém környezetet – beleértve a híg levegőt, az alacsony nyomást és – ami döntően – az összes játékban lévő rendszer által termelt hőt. Magasságmérő kamrák szállítójaként ez az egyik leggyakoribb kérdés, amit az autóipari, űrhajózási és orvostechnikai eszközök ügyfeleitől kapunk: hogyan kezeli egy olyan berendezés, amelyet úgy terveztek, hogy utánozza a nagy magasságok hideg, alacsony nyomású vákuumát a próbatestek teljes teljesítménnyel történő futtatásából származó hőt?
Ez egy látszólag ellentétes probléma. 30 000 láb magasságban a külső környezet hőmérséklete -40°C körül mozog, így azt gondolhatnánk, hogy rengeteg természetes hűtés áll rendelkezésre. De amikor egy sugárhajtómű-alkatrészt, egy gépjármű HVAC-rendszert vagy egy műholdérzékelőt zsúfolunk egy zárt kamrába, amelyet 0,3 atmoszférára pumpálnak le (ez egyenértékű a 35 000 láb magasságban való utazással), a fizika drámai változást mutat. A kamrában lévő híg levegő nem ad át hőt ugyanúgy, mint a tengerszinti levegő, és a terhelés alatti próbatestek több kilowatt hulladékhőt termelhetnek, aminek nincs hová mennie, hacsak a kamra hőszabályzó rendszerét nem kifejezetten erre a forgatókönyvre tervezték.
Nézzük meg pontosan, hogyan kezelik a magasságmérő kamrák ezt a hőt, és miért tűnik ki a [cégünk neve – utasítás szerint nem kell megnevezni] kialakításánál a következetes, megbízható teljesítményt nyújtani.
Először is földeljük meg ezt az alacsony nyomású hőátadás fizikájában. A tengerszinten a hő három fő módon mozog: vezetés (közvetlen érintkezés révén), konvekció (mozgó levegőn keresztül) és sugárzás (tárgyak által kibocsátott infravörös energia). Amikor a nyomás 0,5 atmoszféra alá esik – 18 000 láb feletti magasságban – a konvekció élesen leesik. Ennek az az oka, hogy a konvekció a gázmolekulák számától függ, hogy hőt szállítson a meleg felületről a hidegebbre. A kevesebb molekula kevesebb energiaátvitelt jelent; 0,3 atmoszféra mellett a konvekció a teljes hőátadás kevesebb mint 5%-át adja, míg a tengerszinten ez az arány 70%.
Így marad két módszer: a vezetés és a sugárzás. A vezetés azonban csak akkor működik, ha szilárd út van a hő számára, például a próbatest és a kamra falai vagy egy rögzítőelem között. A sugárzás minden nyomáson működik, de hatékonysága a kibocsátó felület hőmérsékletétől és a kamra azon képességétől függ, hogy elnyeli vagy visszaveri ezt az infravörös energiát. A legtöbb készen kapható környezetvédelmi kamra nem erre épül, ezért gyakran fordulnak hozzánk az ügyfelek, miután időt és pénzt pazarolnak olyan rendszerekre, amelyek nem képesek a célhőmérsékleten tesztet tartani nagy teljesítményű magassági tesztelés során.
Alapmegoldásunk egy dedikált hőszabályozó rendszerrel kezdődik, amely két integrált hurokra van osztva: az egyik a kamra belső légköréhez, a másik pedig a próbatesthez. Kezdjük a kamra légkörrel, amelyet az alacsony nyomású magassági környezet reprodukálására használnak. Nem csak levegőt engedünk ki a kamrába – ez egy visszakeringetett, száraz gázhurok, általában nitrogénnel vagy száraz levegővel (az alacsony hőmérsékleten történő páralecsapódás elkerülése érdekében), amely úgy van méretezve, hogy egyenletes nyomást és hőmérsékletet tartson fenn akkor is, amikor a teszt hőt termel.
Várj, talán arra gondolsz: ha gázt keringetünk, hogyan szállítja a hőt, ha gyenge a konvekció? Itt jön be a saját fejlesztésű keverőrendszerünk. Nagy átfolyású, alacsony nyomású centrifugális ventilátorokat használunk, amelyek akár 100 köbláb/perc sebességgel mozgatják a kamra atmoszféráját – ez sokkal több, mint egy szabványos környezeti kamra. Ez az állandó, nagy sebességű áramlás nem a molekulasűrűségen múlik a hő átadásához; ehelyett vékony, mozgó határréteget hoz létre a próbatest körül. A meleg felület szélén a levegőmolekulák felmelegednek, és még alacsony nyomáson is a mozgó levegő puszta térfogata a kamra hőcserélő tekercsébe viszi ezt a hőt, mielőtt az felhalmozódna. Ezt 5 kW-os tesztterheléssel teszteltük egy 0,2 atmoszférára (nagyjából 25 000 lábra) beállított kamrában, és a minta hőmérséklet-különbségét ±0,5 °C-on tartottuk – amit a szabványos kamrák közel sem tudnak elérni.
Ezután a próbatestek vezetési útvonala. A legtöbb magasságmérő kamra egyszerű fémsínekre szereli a mintákat, amelyek egy apró érintkezési felületet hoznak létre, amely korlátozza a hőátadást. Egyedi rögzítőelemeket tervezünk beágyazott termikus interfészekkel – például nagy tisztaságú rézlemezekkel, hőzsírral vagy fázisváltó anyagokkal –, amelyek maximalizálják az érintkezést a próbadarab és a kamra hideg falai között. Nagy teljesítményű alkalmazásokhoz, például elektromos repülőgépmotorok vagy sugárhajtómű-alkatrészek teszteléséhez, egy másodlagos folyadékhűtő lemezt adunk közvetlenül a rögzítőelemhez. A folyadékhurok egy egyedi hűtőt használ, amely -50 °C-ig és 150 °C-ig képes működni, és megfelel a teszt szükséges hőmérsékleti tartományának, és az áramlási sebességet valós időben állítják be a minta hőteljesítménye alapján. Ez kritikus: ha csak a minta sugárzására hagyatkozik a kamra falaira, akkor olyan forró pontokat fog látni az alkatrészen, amelyek nem tükrözik a valós körülményeket. Például egy 20 000 láb magasságban működő sugárhajtómű-üzemanyag-szivattyú 3 kW hulladékhőt termel; folyadékhűtés nélkül a szivattyú háza elérné a 120°C-ot, míg a bemeneti oldal -20°C-on maradna, ami olyan hőterhelést hoz létre, amely a tényleges repülés során nem lép fel. Vezetési útvonalunk ezt kiküszöböli.
A sugárzás azonban továbbra is kulcsszerepet játszik, különösen a nagyobb tesztelemeknél, ahol a konvekció és a vezetés nem ér el minden felületet. Kamráink belsejét nagy emissziós képességű fekete nikkel bevonattal béleljük ki – az emissziós képesség azt méri, hogy egy felület milyen jól bocsát ki infravörös energiát, a fekete nikkel emissziós tényezője pedig 0,92, ami majdnem megfelel a tökéletes fekete testnek – így a próbatest által kisugárzott hő szinte teljes mennyiségét elnyelik a kamra falai, nem pedig visszaverődik. Magukat a falakat egy külön hűtőkör hűti, amely a rozsdamentes acél héj csatornáin halad keresztül, és stabil falhőmérsékletet tart fenn, amely 10-15°C-kal a kamra légköre alatt van. Referenciaként megemlíthetjük, hogy egy szabványos kamra falai csak kissé hidegebbek, mint a belső levegő, így a kisugárzott hő visszaverődik, és forró pontokat hoz létre. Fali hűtőrendszerünk akár 10 kW folyamatos kisugárzott hő kezelésére is méretezhető, ami elegendő még a legnagyobb próbatestekhez is, amelyekkel dolgozunk, mint például a teljes autóakkumulátor.

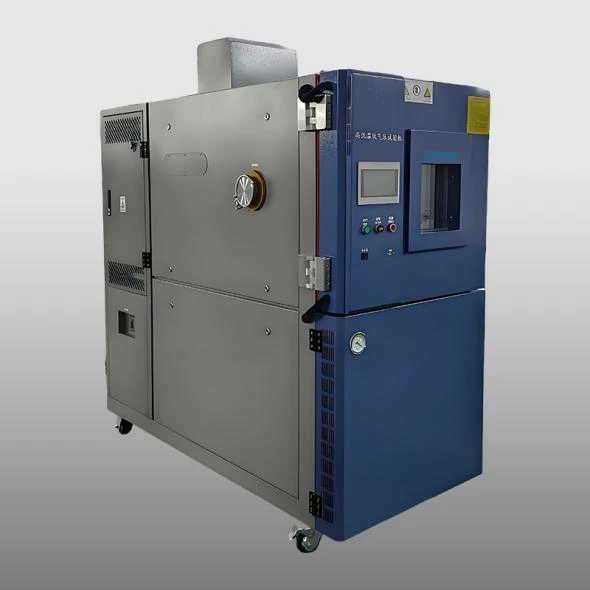

Sok beszállító itt megáll, de beépítettünk egy dinamikus nyomás- és hőmérsékletszabályozó rendszert is, amely valós időben szinkronizálódik ezekkel a hurkokkal. Amikor magassági tesztet futtat, a nyomás és a hőmérséklet nem statikus; lehet, hogy 1000 láb/perc sebességgel mászik, vagy hirtelen nyomáscsökkenés éri. Rendszerünk hat pontot figyel a kamrában és a próbadarabon másodpercenként 10-szer, ezredmásodperceken belül beállítva a gáz áramlási sebességét, a hűtő teljesítményét és a rögzítőelem hűtését. Például, ha a teszt terhelése 1 kW-tal megugrik a teszt közepén, a keverőventilátor sebessége 15%-kal nő, hogy több hőt mozgassanak a tekercsek felé, és a folyadékhurok áramlási sebessége 10%-kal nő, hogy a hőt eltávolítsa a mintáról, mindezt anélkül, hogy megzavarná a kamra nyomásbeállítását. A dinamikus vezérlés ezen szintje miatt a miAlacsony nyomású tesztkamrasorozatot a NASA, a vezető autóipari OEM-ek és az orvosi eszközöket nagy magasságban tesztelő gyógyszergyárak használják.
Beszéljünk egy valós példáról, hogy ezt kontextusba helyezzük. Tavaly egy orvostechnikai eszközöket gyártó céggel dolgoztunk, amely egy hordozható oxigénkoncentrátort (POC) tesztel kereskedelmi repülőgépeken való használatra. A POC-nak 43 000 láb magasságig kell működnie, de amikor teljes teljesítménnyel működik, 800 W hulladékhőt termel. Az ügyfél kezdeti tesztjei egy szabványos környezeti kamrában kudarcot vallottak, mert 35 000 láb magasságban a POC 12 perc alatt túlmelegedett – mivel a híg levegő nem tudta elvinni a hőt, és a kamra falai nem tudták elég gyorsan elnyelni. Kicseréltük az alacsony nyomású kamrát, beállítottuk a keverőventilátor fordulatszámát, a POC motorházára egy kis folyadékhűtő lemezt adtunk, és kalibráltuk a falhőmérséklet szabályzót. Az új beállítás lehetővé tette, hogy a POC 8 órán keresztül folyamatosan teljes teljesítménnyel működjön 43 000 láb magasságban, miközben a belső hőmérséklet ±1°C-on belül marad az előírt specifikációtól. Az ügyfél időben megkapta az FAA-tanúsítványt, és most a mi kamráinkat használja az összes nagy magasságban végzett POC-teszthez.
A más kamrákban tapasztalt gyakori hibák a hőgazdálkodáshoz is kötődnek. Egyes beszállítók a magassági kamrákhoz próbálnak szabványos léghűtéses hűtőket használni, de alacsony nyomáson a léghűtéses kondenzátorok 30-40%-ot veszítenek hatásfokukból, így nem tudnak elegendő hőt kivonni a kamra hurkaiból. Vízhűtéses hűtőket használunk, amelyek a külső nyomástól függetlenül sokkal hatékonyabban továbbítják a hőt, és 20%-os többletkapacitással méretezzük a csúcshőterhelések kezelésére. Mások nem veszik figyelembe, hogy a nyomás csökkentésével a víz forráspontja csökken, így a kamrában lévő nedvesség gőzzé alakulhat, amely bevonja a próbadarabot és szigeteli azt. Gázkörünk teljesen száraz, egy nedvszívó szűrővel, amely folyamatosan 1% relatív páratartalom alatt tartja a páratartalmat, így nincs nedvesség, amely megzavarná a hőátadást.
Egy másik pont, amelyet gyakran figyelmen kívül hagynak, a hő felhalmozódása a kamra saját alkatrészeiben. A nyomásszabályozó rendszer – mint a vákuumszivattyú és a magasságot beállító szelepek – működés közben hőt termel. Szabványos kamrában ez a hő 2-3 kW-tal növelheti a teljes terhelést, kiiktatva a hőmérséklet-szabályozást. Kamráink külön, szigetelt rekeszben, saját kis hűtőkörrel szigetelik el a nyomásrendszert, így a hő soha nem jut be a tesztkamra belső légterébe. Ez egy kis tervezési választás, de óriási különbséget jelent a teszteredmények konzisztenciájában.
A nap végén a magassági tesztkamrák hőkezelésének kulcsa annak felismerése, hogy az alacsony nyomás nem szünteti meg a hőt – csak megváltoztatja a mozgás módját. Nem hagyatkozhat a természetes konvekcióra a hulladékhő elvezetésében, ezért olyan rendszereket kell terveznie, amelyek aktívan mozgatják a hőt a vezetésen keresztül, fokozzák a sugárzást, és minden komponenst szinkronizálnak a teszt dinamikus körülményeivel.
Ha olyan projekten dolgozik, amely magassági tesztelést igényel – legyen szó repülőgép-alkatrészekről, autóipari elektromos járművekről, orvosi eszközökről vagy műholdakról –, a hőkezelést nem érdemes levágni. Az a kamra, amely nem képes stabil hőmérsékletet fenntartani a magasságban, hibás adatokat ad, ami a tervezési változtatásokhoz, a tanúsítások késleltetéséhez és többletköltségekhez vezet. Több tucat ügyfélnek segítettünk pontosan ennek a problémának a megoldásában, és mi is tudunk segíteni Önnek. Ha meg szeretné beszélni konkrét tesztelési igényeit, és megtalálni a munkaterheléséhez megfelelő kamrakonfigurációt, forduljon csapatunkhoz még ma.
Hivatkozások
- ASHRAE. (2021). Kézikönyv: HVAC alkalmazások. Amerikai Fűtő-, Hűtő- és Légkondicionáló Mérnökök Társasága.
- NASA. (2019). Repülési és űrhajózási hardverek magassági környezeti tesztelésének irányelvei. NASA műszaki jelentés SP-2019-000123.
- Incropera, FP és DeWitt, DP (2007). A hő- és tömegtranszfer alapjai (6. kiadás). John Wiley & Sons.
- Nemzetközi Szabványügyi Szervezet. (2020). ISO 16750-2: Közúti járművek – Környezeti feltételek és elektromos és elektronikus berendezések vizsgálata – 2. rész: Elektromos terhelések. ISO.
